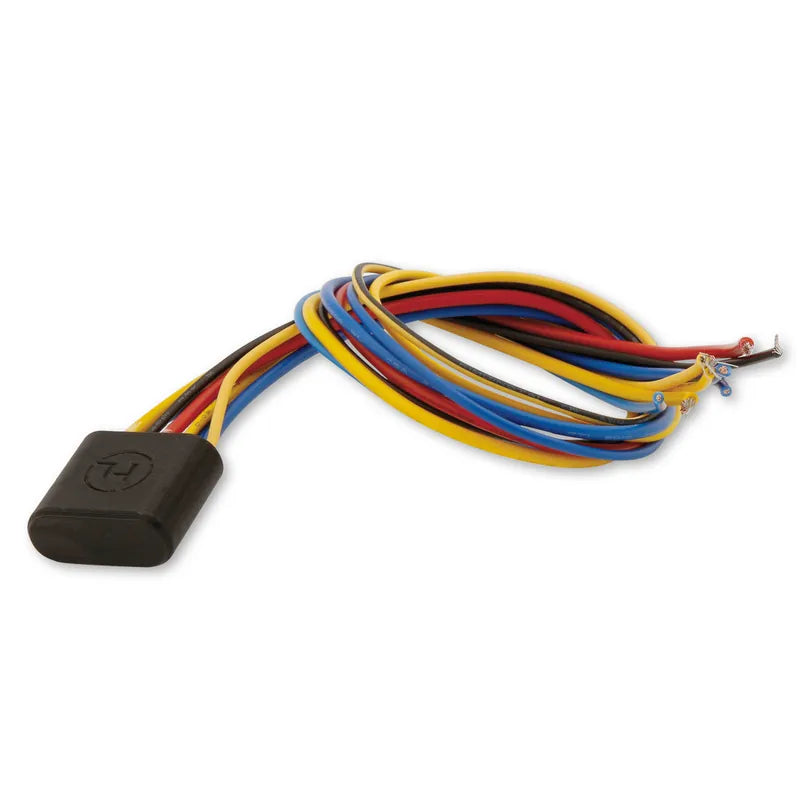

Blinkrelais Highsider Pro, Elektronisch, Zweikanal, 6-14V, Universal

HIGHSIDER pro Elektronisches zwei Kanal Relais 6-14V
(Noch mehr Funktionen als der Vorgänger HIGHSIDER pro Plus - Minus Konverter CB3)
Es ist möglich die gewünschte Funktion sowohl über Plus als auch über Minus zu steuern.
Ein elektronisches, zweifaches Relais mit Eingängen für alle gängigen Taster oder Schalter.
Wird einer der beiden Eingänge über einen Schalter auf Masse oder Plus gelegt, so wird der zugehörige 12 V Ausgange eingeschaltet.
Dabei können die Ausgänge Leitungen bis 40 W im Dauerbetrieb versorgen.
Typische Stromverbraucher, die über nicht rastende Taster bedient werden (z.B. Hupe, Abblendlicht, Fernlicht usw.) können mit dem HIGHSIDER pro zwei Kanal-Relais angesteuert werden.
Die Verwendung des Relais anstelle einer direkten Verbindung des Verbrauchers mit dem Schalter, ermöglicht den Einsatz von kleinsten Kabelquerschnitten und Tastern mit geringen Stromwerten.

Beispiel 1 :
Du möchtest einen kleinen Taster mit einem geringen Durchflussstrom nutzen, um zu Beispiel eine Hupe (hohe Stromaufnahme) zu schalten. Damit der Taster durch die normaler Weise anfallende Leistung nicht beschädigt wird, verwendest du einfach dieses Elektronische Relais.
Es ermöglicht dir Schalter oder Taster zu nutzen, um hohe Ströme zu schalten.
Beispiel 2:
Bei einigen Motorrädern (z.B. INDIAN) wird das Blinker-Signal Masse getaktet.
Das heißt: Mit Hilfe des elektronischen Zweikanal-Relais kannst du nun das Masse getaktete Blinker Signal auf Plus wandeln. Somit können alle Blinker, Blinker/Rücklicht-Kombinationen oder Blinker/Positionsleuchten weiterhin verwendet werden.
(Für die Umrüstung auf eine Blinker/Rücklichtkombination (z.B. 254-540) benötigst du 1 x das elektronische Relais für dein Fahrzeug)

Produktvorteile:
- Extrem dünne Kabelquerschnitte für den Anschluss der Taster
- Verwendung von Schaltern für niedrige Ströme trotz Verbraucher mit hohen Strömen
- Verlängerung der Lebensdauer von Schaltern
- 2 unabhängige Kanäle
- Sehr kleine Abmessungen und geringes Gewicht
- Vollständig versiegeltes Produkt (wasserdicht)
- Kleiner und flexibler als teure mehrkanalige Schaltboxen
- Schutz gegen alle möglichen Fehler bei der Verkabelung
- Flexibler als - ALL IN ONE SMART BOXES -

Maße:
Breite: 17 mm
Tiefe: 9,5 mm
Höhe: 17 mm
Gewicht: 9 g

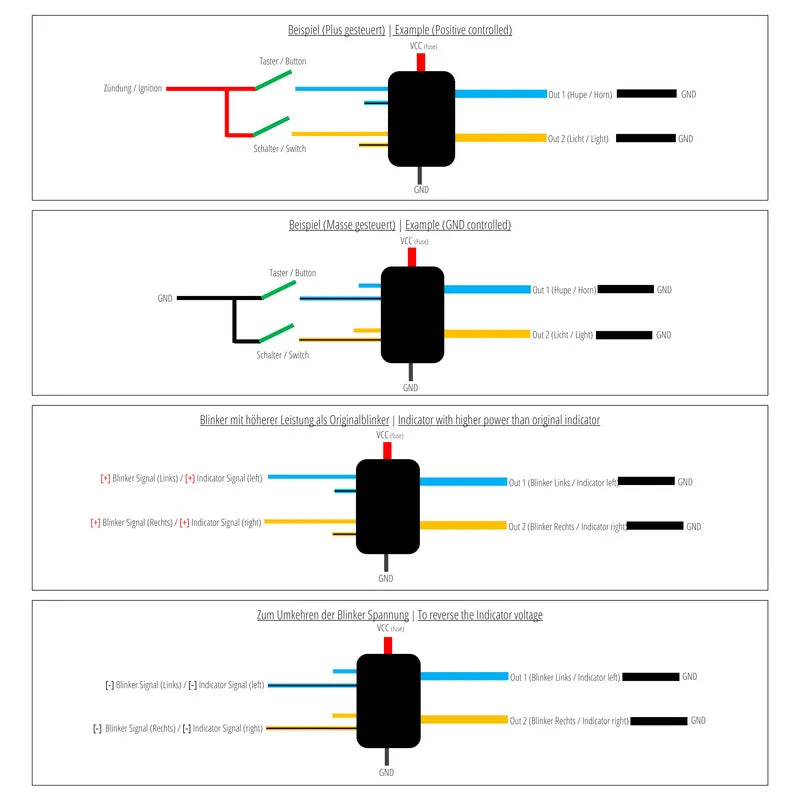

Anschlüsse:
Rot (dick) = Zündungsplus 12V (+)
Gelb (dick) = Arbeitsausgang CH2 (+)
Blau (dick) = Arbeitsausgang CH1 (+)
Gelb (dünn) = Ansteuerung Plus Signal CH2
Blau (dünn) = Ansteuerung Plus Signal CH1
Gelb/Schwarz (dünn) = Ansteuerung Minus Signal CH2
Blau/Schwarz (dünn) = Ansteuerung Minus Signal CH1
Maximale Leistung: 40 Watt

Lieferumfang: 1 Stück
