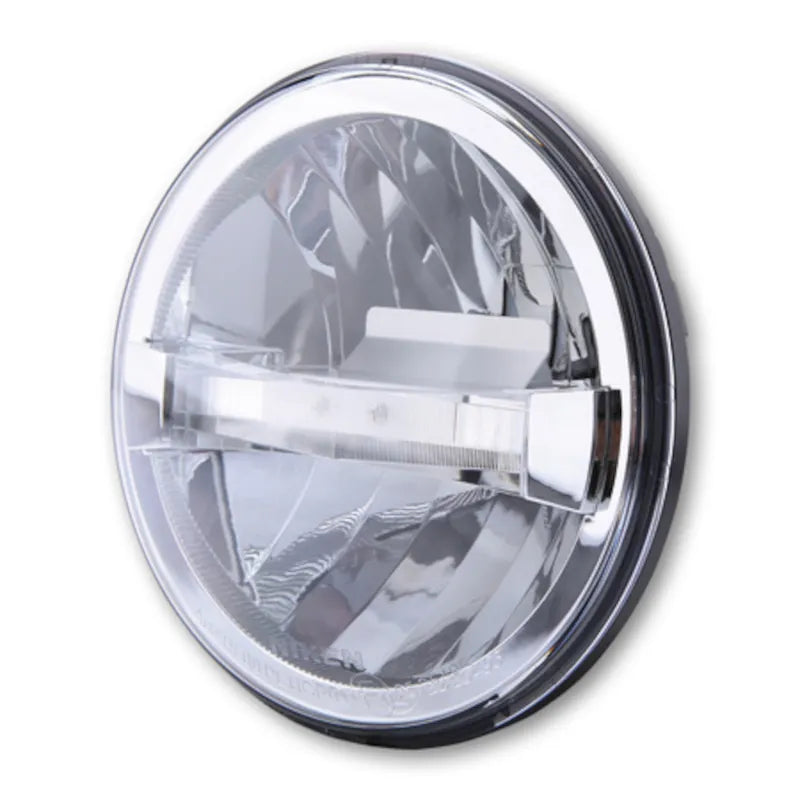

LED Hauptscheinwerfer-Einsatz 7 Zoll Highsider Pro Typ 4, Klar, E-geprüft

Dieser runde, verchromte Reflektor mit klarem Glas verfügt über eine Fern-, Abblend-, Stand- und Tagfahrlicht-Funktion. Dabei sind Tagfahr- und Positionslicht in einer mittigen Leiste verbaut, sodass optisch ein sehr schönes Lichtbild entsteht - das Abblendlicht leuchtet oberhalb der Leiste, das Fernlicht entsprechend unterhalb. Der Reflektor strahlt einen asymmetrischen - nur für den Rechtsverkehr zugelassenen - Lichtstrom aus, E-geprüft.


Unsere Highlights – gebe deinem Bike deinen unverwechselbaren Stil! Das ausgefallene Design und die perfekte Technologie der HIGHSIDER pro-Scheinwerfer-Serien macht dein Bike auf jeden Fall zu einem Highlight!


Maße:
Durchmesser A = 177 mm
Durchmesser GA = 168 mm
Durchmesser I = 160 mm
T = 61 mm
R = 10 mm


Anschlüsse:
Schwarzes Kabel = Masse (-)
Blaues Kabel = Abblendlicht (+), Leistungsaufnahme bei 12V: 1,8A, 22W
Gelbes Kabel = Fernlicht (+), Leistungsaufnahme bei12V: 1,3A, 13W
Schwarzes Kabel = Masse (-)
TFL:
Schwarzes Kabel = Masse (-)
Rotes Kabel = Tagfahrlicht (+), Leistungsaufnahme bei 12V: 1,2A, 14W
Weißes Kabel = Positionsleuchte (+), Leistungsaufnahme bei 12V: 0,2A, 2,4W


Lieferumfang: 1 Stück


Hinweis 1:
- Einsatz asymmetrisch, nur für Rechtsverkehr zugelassen.
- Der beiliegende 3-polige Standardstecker muss nach Reflektoreinbau vom Kunden montiert werden.

Ansicht auf Steckkontakte:
Fernlicht (gelb) = rechts
Abblendlicht (blau) = oben
Masse (schwarz) = links


Hinweis 2:
Das Tagfahrlicht kann auch an Fahrzeugen ohne Lichtschalter genutzt werden. Dazu werden z. B. folgende Komponenten benötigt:
Schalter: Art. Nr. 240-044
HIGHSIDER pro DRL CONTROL- BOX CB1 : Art. Nr. 208-108 (schaltet zwischen Abblendlicht und Tagfahrlicht)
